Arti Simbol Huruf Pada Papan PCB: Panduan Lengkap untuk Insinyur dan Pemula

Memahami arti simbol huruf pada papan PCB adalah langkah fundamental untuk setiap profesional elektronik, dari perakitan hingga perbaikan. Setiap simbol huruf pada papan PCB memiliki makna spesifik yang mengidentifikasi jenis komponen, fungsinya, dan posisi, yang memastikan assembler dan teknisi bekerja akurat. Tanpa pengetahuan tentang simbol-simbol ini, Anda berisiko kesalahan assembler, kerusakan komponen, atau keterlambatan proyek. Mari kita bedah secara detail semua hal penting tentang arti simbol huruf pada papan PCB dan cara menggunakannya dengan benar.

Apa Itu Arti Simbol Huruf Pada Papan PCB?

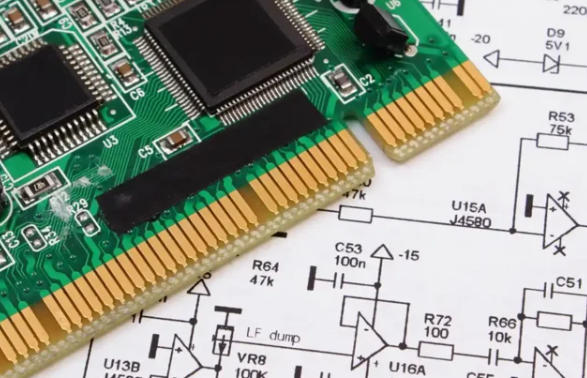

Simbol huruf pada papan PCB, juga disebut identifikasi referensi (RefDes), adalah kode huruf+angka yang dicetak pada lapisan silkscreen papan PCB. Tujuan utamanya adalah mengidentifikasi jenis komponen elektronik secara cepat, memudahkan perakitan, testing, debugging, dan perbaikan. Simbol-simbol ini mengikuti konvensi industri (seperti standar IPC) meskipun ada variasi kecil antar desainer atau perusahaan. Setiap simbol terhubung dengan skema sirkuit dan daftar bahan (BOM) untuk memastikan konsistensi dalam produksi.

100 Common Letter Symbols for Circuit Diagrams

The following symbols cover passive components, active components, power supplies, interfaces, and control signals, complying with general circuit diagram standards.

No.	Symbol	Component/Function Name	Full English Name
1	R	Resistor	Resistor
2	VR	Variable Resistor	Variable Resistor
3	POT	Potentiometer	Potentiometer
4	LDR	Photoresistor	Light-Dependent Resistor
5	RT	Thermistor	Thermistor
6	C	Capacitor	Capacitor
7	CC	Ceramic Capacitor	Ceramic Capacitor
8	EC	Electrolytic Capacitor	Electrolytic Capacitor
9	CBB	Polypropylene Capacitor	Polypropylene Capacitor
10	L	Inductor	Inductor
11	T	Transformer	Transformer
12	Z	Impedance	Impedance
13	F	Fuse	Fuse
14	FU	Fuse Holder	Fuse Holder
15	TH	Thermistor Fuse	Thermistor Fuse
16	D	Diode	Diode
17	LED	Light-Emitting Diode	Light-Emitting Diode
18	OLED	Organic LED	Organic Light-Emitting Diode
19	ZD	Zener Diode	Zener Diode
20	Q	Transistor	Transistor
21	NPN	NPN Transistor	NPN Transistor
22	PNP	PNP Transistor	PNP Transistor
23	MOSFET	MOS Field-Effect Transistor	Metal-Oxide-Semiconductor Field-Effect Transistor
24	NMOS	NMOS Transistor	NMOS Transistor
25	PMOS	PMOS Transistor	PMOS Transistor
26	JFET	Junction FET	Junction Field-Effect Transistor
27	SCR	Silicon-Controlled Rectifier	Silicon-Controlled Rectifier
28	TRIAC	Triac	Triode for Alternating Current
29	OP-AMP	Operational Amplifier	Operational Amplifier
30	IC	Integrated Circuit	Integrated Circuit Chip
31	MCU	Microcontroller	Microcontroller
32	CPU	Central Processing Unit	Central Processing Unit
33	GPU	Graphics Processing Unit	Graphics Processing Unit
34	FPGA	Field-Programmable Gate Array	Field-Programmable Gate Array
35	RAM	Random Access Memory	Random Access Memory
36	ROM	Read-Only Memory	Read-Only Memory
37	EEPROM	Electrically Erasable ROM	Electrically Erasable Programmable Read-Only Memory
38	V	Voltage Source	Voltage Source
39	I	Current Source	Current Source
40	+	Positive Polarity	Positive Polarity
41	–	Negative Polarity	Negative Polarity
42	AC	Alternating Current	Alternating Current
43	DC	Direct Current	Direct Current
44	GND	Ground	Ground
45	VCC	Supply Voltage (Collector)	Voltage Common Collector
46	VDD	Supply Voltage (Drain)	Voltage Common Drain
47	VEE	Negative Supply Voltage	Voltage Common Emitter
48	VREF	Reference Voltage	Reference Voltage
49	B	Battery	Battery
50	BAT	Battery Pack	Battery Pack
51	S	Switch	Switch
52	SW	Slide Switch	Slide Switch
53	PB	Push Button	Push Button
54	MS	Mechanical Switch	Mechanical Switch
55	CTS	Capacitive Touch Switch	Capacitive Touch Switch
56	K	Relay	Relay
57	RLY	Electromechanical Relay	Electromechanical Relay
58	SSR	Solid-State Relay	Solid-State Relay
59	LS	Light Sensor	Light Sensor
60	TS	Temperature Sensor	Temperature Sensor
61	TMP	Temperature Transducer	Temperature Transducer
62	PIR	Passive Infrared Sensor	Passive Infrared Sensor
63	MIC	Microphone	Microphone
64	SPK	Speaker	Speaker
65	M	Motor	Motor
66	GM	DC Gear Motor	DC Gear Motor
67	SG	Servo Motor	Servo Motor
68	BUZ	Buzzer	Buzzer
69	ADC	Analog-to-Digital Converter	Analog-to-Digital Converter
70	DAC	Digital-to-Analog Converter	Digital-to-Analog Converter
71	VCO	Voltage-Controlled Oscillator	Voltage-Controlled Oscillator
72	PLL	Phase-Locked Loop	Phase-Locked Loop
73	OSC	Oscillator	Oscillator
74	CRY	Crystal Oscillator	Crystal Oscillator
75	PWM	Pulse Width Modulation	Pulse Width Modulation
76	USB	Universal Serial Bus	Universal Serial Bus
77	HDMI	HDMI Interface	High-Definition Multimedia Interface
78	VGA	Video Graphics Array	Video Graphics Array
79	LAN	Local Area Network	Local Area Network
80	WLAN	Wireless LAN	Wireless Local Area Network
81	RFID	RFID Module	Radio Frequency Identification
82	RF	Radio Frequency Module	Radio Frequency Module
83	GPS	Global Positioning System	Global Positioning System
84	IoT	IoT Module	Internet of Things Module
85	UART	Universal Asynchronous Receiver-Transmitter	Universal Asynchronous Receiver-Transmitter
86	SPI	Serial Peripheral Interface	Serial Peripheral Interface
87	I2C	I2C Bus	Inter-Integrated Circuit Bus
88	SDA	Serial Data Line	Serial Data Line (I2C Bus)
89	SCL	Serial Clock Line	Serial Clock Line (I2C Bus)
90	SCK	Serial Clock	Serial Clock (SPI Bus)
91	MOSI	Master Output Slave Input	Master Output Slave Input (SPI Bus)
92	MISO	Master Input Slave Output	Master Input Slave Output (SPI Bus)
93	SS	Slave Select	Slave Select (SPI Bus)
94	RX	Receive Pin	Receive Pin (UART/RF)
95	TX	Transmit Pin	Transmit Pin (UART/RF)
96	IN	Input	Input Terminal
97	OUT	Output	Output Terminal
98	EN	Enable	Enable Signal
99	RESET/RST	Reset	Reset Signal
100	INT	Interrupt	Interrupt Signal

Simbol untuk Konektivitas dan Proteksi

• J, CN, CONN: Konektor (connector). J untuk socket, CN dan CONN untuk konektor umum. Contoh: J1 (header pin), CN3 (USB connector).
• SW, S: Sakelar (switch). SW untuk sakelar geser atau tombol, S untuk sakelar sederhana. Contoh: SW2, S1.
• F, FU: Fuse (sekering). Untuk perlindungan arus berlebih. Contoh: F1, FU2.
• X, Y: Kristal (crystal). Untuk sumber sinyal clock. Contoh: X1 (16MHz crystal), Y2.

Bagaimana Membedakan Simbol Polaritas Pada Papan PCB?

Simbol polaritas pada papan PCB digunakan untuk komponen yang memiliki arah instalasi spesifik, seperti kapasitor elektrolit, dioda, dan IC. Kesalahan polaritas menyebabkan kerusakan permanen pada komponen atau papan PCB.

Simbol Polaritas Umum

• + / –: Digunakan untuk kapasitor elektrolit dan sumber daya. Tanda “+” menunjukkan kutub positif, “-” untuk negatif.
• Solid Dot / Notch (Celah): Pada IC, solid dot atau celah menunjukkan pin 1. Selalu align dengan mark pada body IC.
• Garis Vertikal: Pada dioda, garis vertikal menunjukkan kutub katoda (negative terminal).

Mengapa Simbol Huruf Pada Papan PCB Sering Berbeda Antar Desainer?

Simbol huruf pada papan PCB tidak diatur oleh standar wajib global yang mutlak, melainkan konvensi industri. Perbedaan muncul karena preferensi desainer, perangkat lunak EDA (seperti Altium, KiCad), atau kebutuhan spesifik perusahaan. Misalnya, beberapa desainer menggunakan “T” untuk transformer, sementara yang lain menggunakan “TR”. Beberapa juga menggunakan “K” untuk relay, sedangkan yang lain menggunakan “RL”.

Untuk mengatasi ini, selalu referensikan skema sirkuit dan BOM yang disediakan oleh tim desain. Dokumentasi ini adalah sumber informasi paling akurat dibandingkan hanya mengandalkan simbol huruf pada papan PCB.

Bagaimana Cara Membaca Simbol Huruf Pada Papan PCB dengan Benar?

Langkah-langkah Praktis

1. Identifikasi Huruf Awal: Huruf pertama menunjukkan jenis komponen (contoh: R = resistor, U = IC).
2. Perhatikan Nomor Urut: Nomor setelah huruf menunjukkan posisi komponen (contoh: R1 adalah resistor pertama, R2 adalah resistor kedua).
3. Hubungkan dengan Skema: Cocokkan simbol dengan skema sirkuit untuk mengetahui fungsi komponen dalam sirkuit.
4. Check BOM: Daftar bahan (BOM) memberikan detail spesifikasi komponen (nilai resistor, model IC) yang sesuai dengan simbol.

Apa Saja Kesalahan Umum dalam Memahami Simbol Huruf Pada Papan PCB?

Kesalahan yang Harus Dihindari

• Mengabaikan Variasi Simbol: Anggap semua simbol mengikuti standar tunggal, menyebabkan kesalahan instalasi (misal: mengira “K” adalah sakelar padahal relay).
• Ignor Polarity Mark: Tidak memperhatikan tanda polaritas pada kapasitor elektrolit atau IC, menyebabkan kerusakan.
• Hanya Mengandalkan Simbol Tanpa Skema: Tanpa skema, sulit memastikan fungsi komponen, terutama pada papan PCB kompleks.
• Kesalahan dalam Membaca Nomor Urut: Menukar R1 dengan R10, yang dapat mengubah karakteristik sirkuit.

FAQ Tentang Arti Simbol Huruf Pada Papan PCB

Apa yang terjadi jika saya salah memasang komponen berdasarkan simbol huruf?

Kesalahan instalasi berdasarkan simbol huruf dapat menyebabkan berbagai masalah, dari sirkuit tidak berfungsi hingga kerusakan permanen pada komponen atau papan PCB. Misalnya, memasang dioda dengan polaritas terbalik akan mencegah arus mengalir dengan benar, sementara memasang IC dengan pin 1 salah dapat merusak chip secara permanen.

Apakah simbol huruf pada papan PCB sama untuk semua jenis papan?

Tidak sama secara mutlak, tetapi ada konvensi umum yang diikuti industri. Papan PCB untuk otomotif, medis, atau elektronik konsumen menggunakan simbol yang mirip, tetapi ada variasi kecil sesuai kebutuhan spesifik industri. Selalu periksa dokumentasi proyek untuk memastikan akurasi.

Bagaimana jika simbol huruf pada papan PCB hilang atau buram?

Jika simbol hilang atau buram, gunakan skema sirkuit dan BOM sebagai referensi utama. Anda juga bisa menggunakan alat pengukur (multimeter) untuk mengidentifikasi jenis komponen secara manual, meskipun ini membutuhkan pengetahuan teknis yang cukup. Untuk papan PCB massal, hubungi pabrikan untuk mendapatkan salinan skema.

Apakah ada standar resmi untuk simbol huruf pada papan PCB?

Standar yang paling umum diikuti adalah standar IPC (Association Connecting Electronics Industries), terutama IPC-2221 yang mengatur desain papan PCB. Selain itu, IEEE juga memiliki panduan untuk identifikasi komponen, tetapi kedua standar ini bersifat rekomendatif, bukan wajib. Perusahaan dapat membuat variasi sesuai kebutuhan internal.

Bagaimana cara memastikan simbol huruf pada papan PCB jelas dan terbaca?

Untuk memastikan simbol jelas, pastikan desain silkscreen menggunakan ukuran font yang cukup (minimal 1.0mm tinggi dan 0.15mm lebar garis), menghindari penutupan pads atau via, dan menggunakan warna ink yang kontras dengan warna papan PCB (putih pada papan hijau adalah kombinasi paling umum). Selalu test cetak prototipe sebelum produksi massal.

Bagaimana Desain Simbol Huruf Mempengaruhi Kualitas Papan PCB?

Desain simbol huruf yang baik meningkatkan efisiensi produksi dan mengurangi risiko kesalahan assembler. Simbol yang jelas dan teratur memungkinkan assembler bekerja lebih cepat, mengurangi waktu siklus produksi. Sebaliknya, simbol yang buram, tumpang tindih, atau tidak jelas meningkatkan biaya rework dan risiko cacat produk.

Selain itu, simbol yang sesuai standar juga memudahkan perbaikan dan maintenance di masa depan, yang meningkatkan nilai jangka panjang papan PCB.

Apa Perbedaan Antara Simbol Huruf dan Simbol Grafis Pada Papan PCB?

Simbol huruf adalah kode huruf+angka yang mengidentifikasi jenis komponen, sedangkan simbol grafis adalah gambar atau bentuk yang menunjukkan outline komponen atau arah instalasi. Misalnya, simbol grafis untuk IC adalah kotak dengan solid dot (pin 1), sedangkan simbol hurufnya adalah U1. Simbol grafis membantu assembler memposisikan komponen secara visual, sementara simbol huruf mengidentifikasi jenisnya.

Tips Memilih Papan PCB dengan Simbol Huruf yang Akurat

Saat memesan papan PCB, pastikan vendor menyediakan layanan silkscreen yang berkualitas. Periksa prototipe untuk memastikan simbol huruf jelas, tidak tumpang tindih, dan sesuai dengan desain Gerber. Jelaskan kebutuhan simbol polaritas dan identifikasi khusus jika proyek Anda membutuhkannya. Pilih vendor yang mematuhi standar IPC untuk memastikan konsistensi kualitas.

EBest menyediakan layanan produksi papan PCB dengan desain simbol huruf akurat dan berkualitas, sesuai standar industri. Kami memastikan setiap arti simbol huruf pada papan PCB dicetak dengan jelas, memudahkan perakitan dan maintenance proyek Anda. Jika Anda membutuhkan papan PCB dengan simbol huruf yang akurat dan andal, silakan kirimkan inquiry ke sales@bestpcbs.com untuk mendapatkan penawaran terbaik.
